Глубинный импульсный металлодетектор KEVAR-1300

KEVAR-1300 KEVAR-1300

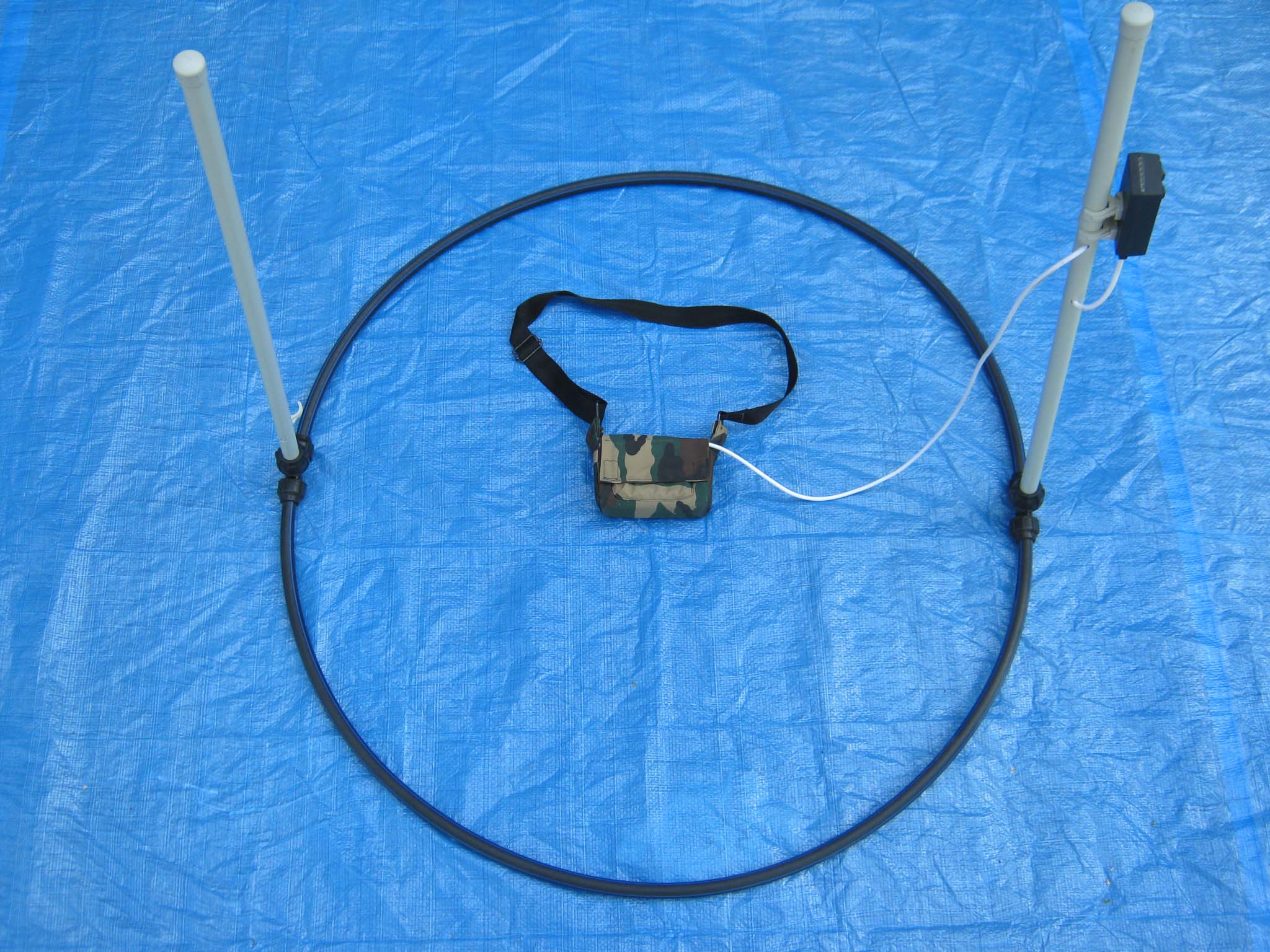

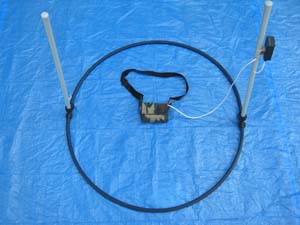

Мы рады представить вашему вниманию нашу очередную разработку – глубинник KEVAR-1300. Этот прибор позволяет обнаруживать крупные металлические предметы на глубине до 3 м. Жесткая конструкция катушки с двумя ручками позволяет использовать его траве и мелком кустарнике.

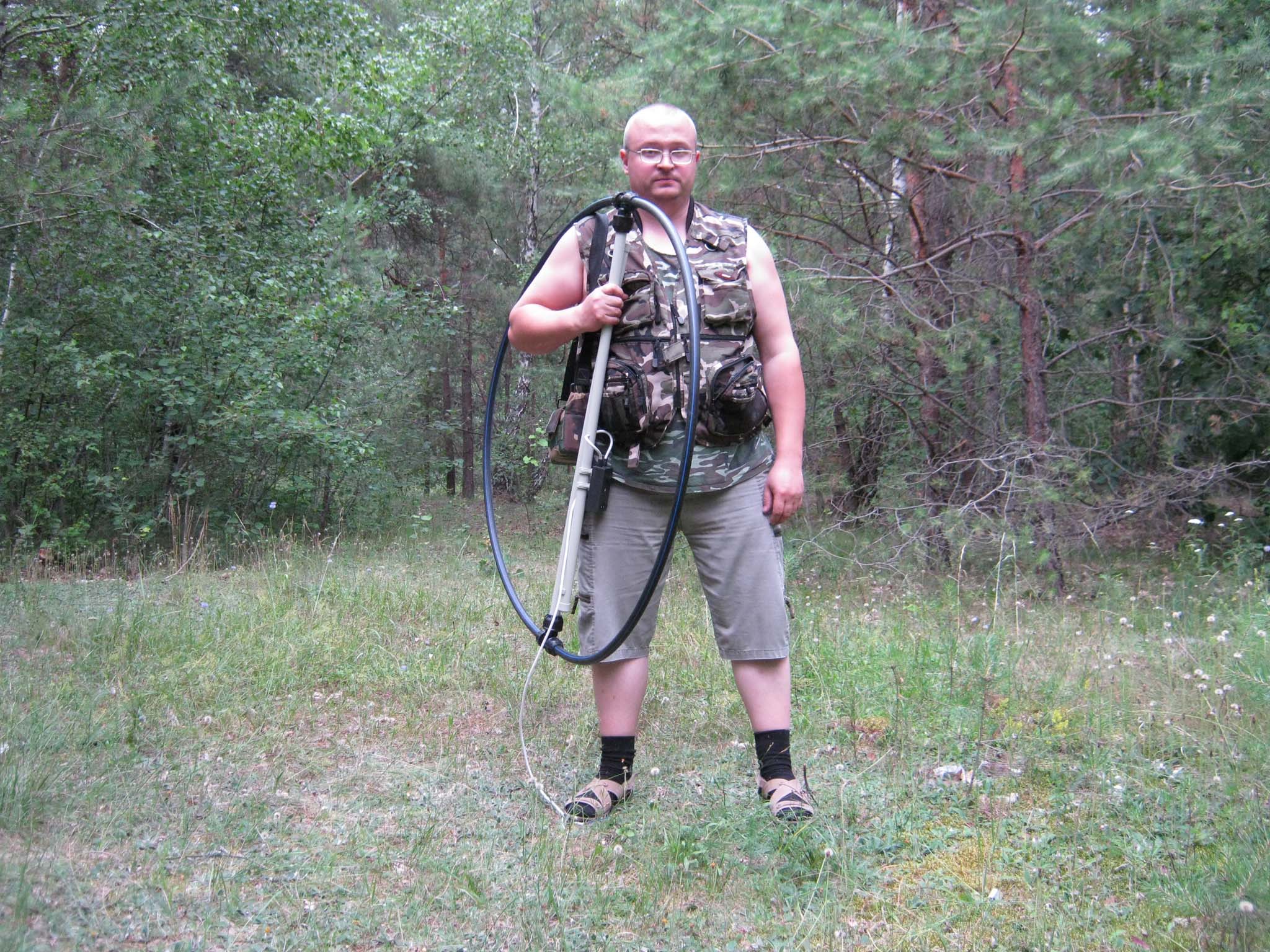

Диаметр катушки составляет 1.3 метра, что делает возможным использование прибора одним человеком. В то же время, этот не очень большой диаметр катушки позволяет легко транспортировать сложенный прибор на место работ.

KEVAR-1300

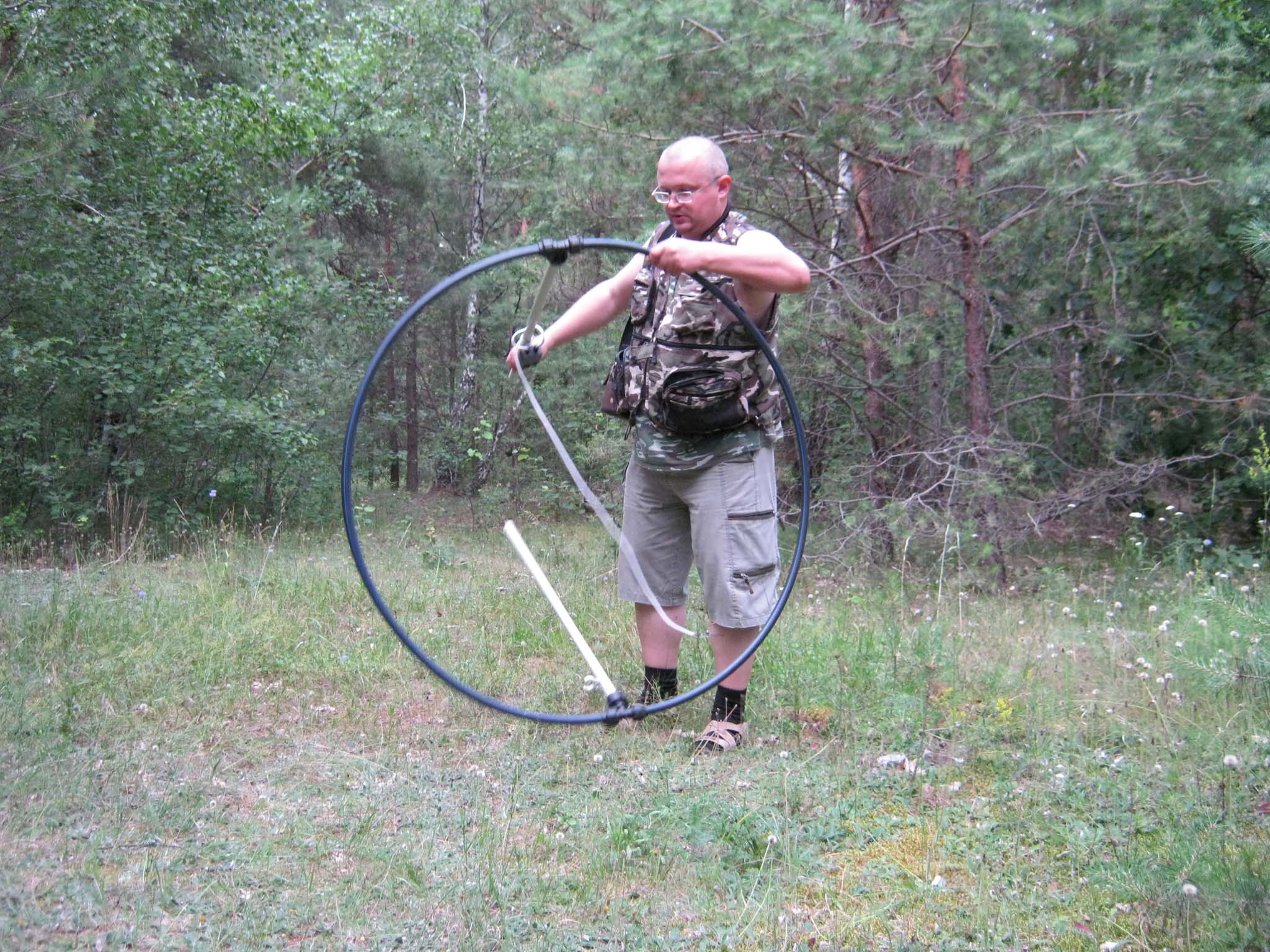

Тот факт, что катушка прибора не разборная, позволяет за десяток секунд после прибытия на место приступить к поиску, и также быстро свернуться для перехода на новое место работы, что важно, например, при работе в зарослях.

KEVAR-1300

Прибор также снабжен цифровым фильтром, который позволяет отсеивать мелочь. Питание прибора осуществляется от любого свинцового аккумулятора напряжением 12В.

KEVAR-1300

Технические данные

Максимальная глубина обнаружения объектов в грунте:

Крышка от пивной бутылки -
Гвоздь 100мм -
5 копеек СССР -
Кофейная банка 250 гр 80 см
Подкова, пистолет 90 см
Солдатская каска 1.5 м
Стрелковое оружие 1.8 м
Танк 3 м

Работа с металлодетектором

Перед включением прибора, необходимо подключить источник питания, соблюдая полярность синий (-), (прибор имеет защиту от переполюсовки), развернуть ручки прибора из транспортного в рабочее положение, катушку прибора разместить над землей в заведомо чистом от металла месте, и включить питание прибора. После чего на передней панели прибора, в левом углу шкалы, засветится зеленый светодиод, а на шкале уровня сигнала появится бегущий огонек красного цвета. По окончанию настройки металлодетектора, должен светится только зеленый светодиод контроля батареи. После этого можно приступать к поиску.

Максимальный уровень чувствительности достигается через несколько минут работы прибора. Прибор во время работы анализирует уровень поступающего сигнала, и при появлении постоянного уровня сигнала осуществляет точную подстройку. По этой причине, не следует держать длительное время катушку прибора над мишенью, в таком случае при дальнейшей работе чувствительность прибора уменьшится на промежутке времени, равном времени нахождения катушки прибора над металлом.

Зеленый светодиод контроля батареи при нормальном состоянии батареи светится непрерывно, а при разряде батареи ниже критического уровня (около 9 вольт) начинает мигать. При этом аккумулятор следует зарядить, во избежание его переразряда и преждевременного выхода из строя.

При приближении к металлическому предмету катушки прибора, засветятся светодиоды шкалы индикации и зазвучит звуковой сигнал, частота которого пропорциональна уровня сигнала от объекта.

Следует заметить, что при перемещении катушки прибора в воздухе с большой скоростью, появляется ложный сигнал, по причине воздействия на катушку магнитного поля Земли.

Прибор снабжен цифровым фильтром для отсеивания мелких предметов, этот фильтр работает при скорости перемещения катушки около 1-0.7 м\сек, в статике он не работает (поэтому мелочь стоя на месте Вы не отсеете), он также дает задержку сигнала на время около 0,5 секунды. Эту задержку необходимо учитывать при лоцировании объекта. Например, при скорости движения 0.7-1 м/с, и мишени размером с каску на глубине 1м, физический центр мишени находится на 0,4 м назад по ходу движения относительно центра катушки. При меньшей скорости движения, или если предмет ближе к катушке, задержка будет меньше. При большой скорости движения снижается чувствительность к металлическому мусору, однако падает общая чувствительность прибора. Для более точного позиционирования, необходимо медленно дообследовать участок, учитывая эту задержку, подымая и опуская катушку над землей. Для лоцирования мелких предметов, необходимо использовать прибор с меньшей катушкой, либо поставить катушку прибора на ребро. Расстояние между работающими приборами должно быть не менее 100 метров для исключения влияния их друг на друга.

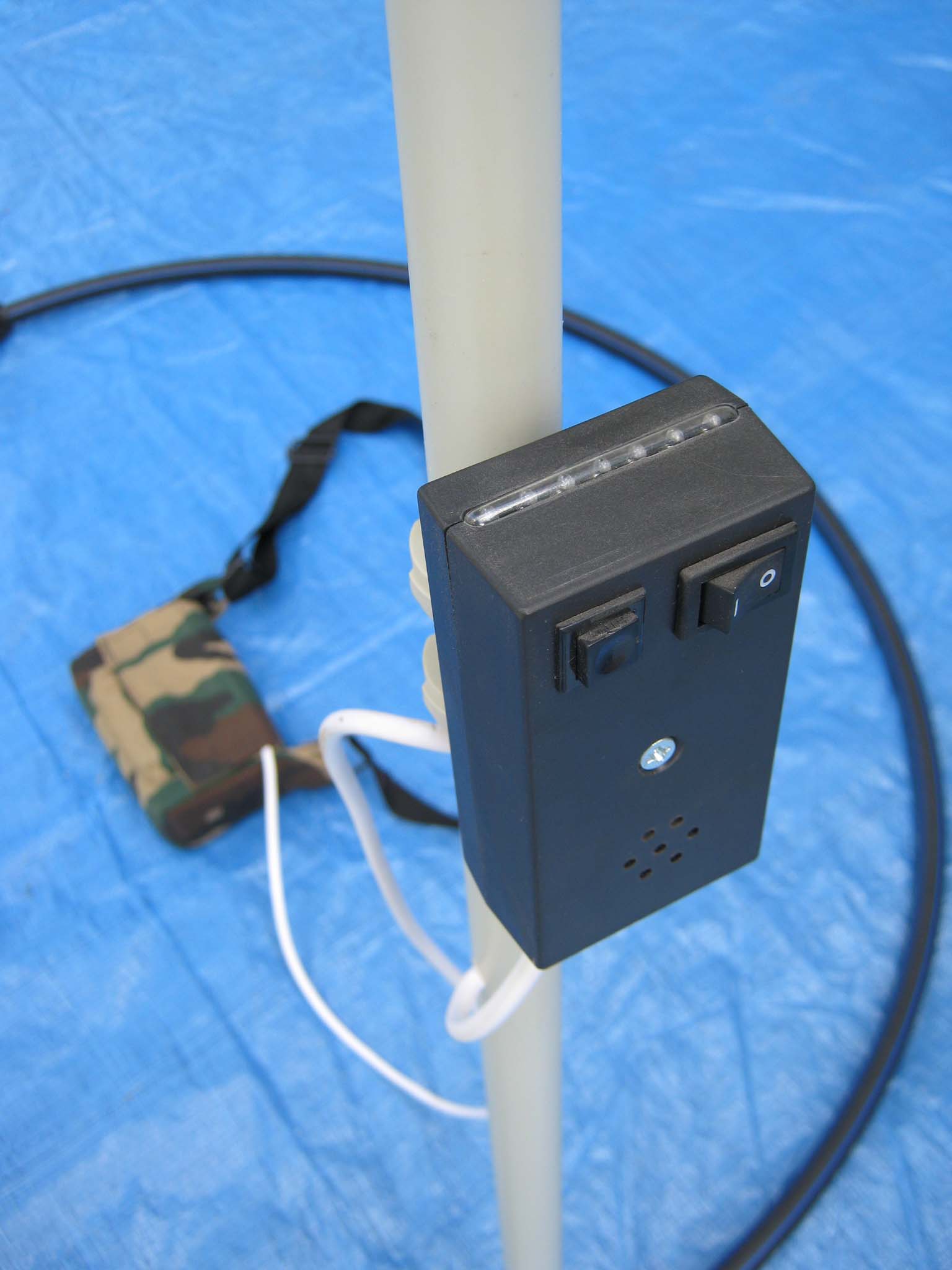

Прибор имеет лишь один орган управления – кнопку регулировки чувствительности прибора. Эта кнопка выполняет три функции:

KEVAR-1300

В приборе, по умолчанию, включен цифровой фильтр и установлена средняя чувствительность. Для уменьшения чувствительности, необходимо, после предварительной настройки, короткими нажатиями на кнопку (0.2-0.3 сек) переместить на индикаторе огонек влево по шкале. Для увеличения чувствительности, необходимо удерживать кнопку около 1 сек, при этом огонек на индикаторе сместится вправо.

При любых манипуляциях с кнопкой, происходит подстройка прибора под нулевой уровень фона. Это необходимо учитывать при работе – нельзя регулировать чувствительность, находясь вблизи металла, иначе уменьшится общая чувствительность прибора.

Для отключения цифрового фильтра, необходимо сразу после включения прибора (при первичной подстройке) нажать кнопку регулировки чувствительности, при этом изменится характер мигания светодиодов индикатора и цифровой фильтр будет отключен, после выключения прибора эта настройка не сохраняется, т.е. при следующем включении прибора фильтр будет подключен автоматически.

Перед первым использованием прибора в полевых условиях, мы рекомендуем потренироваться – положить прибор катушкой на ребро, и уперев развернутыми ручками в землю, в месте свободном от металла, включить прибор, и после достижения максимальной чувствительности проносить с различной скоростью и на разных расстояниях от катушки предполагаемые объекты поиска, для изучения реакции прибора на различные цели и скорости перемещения.

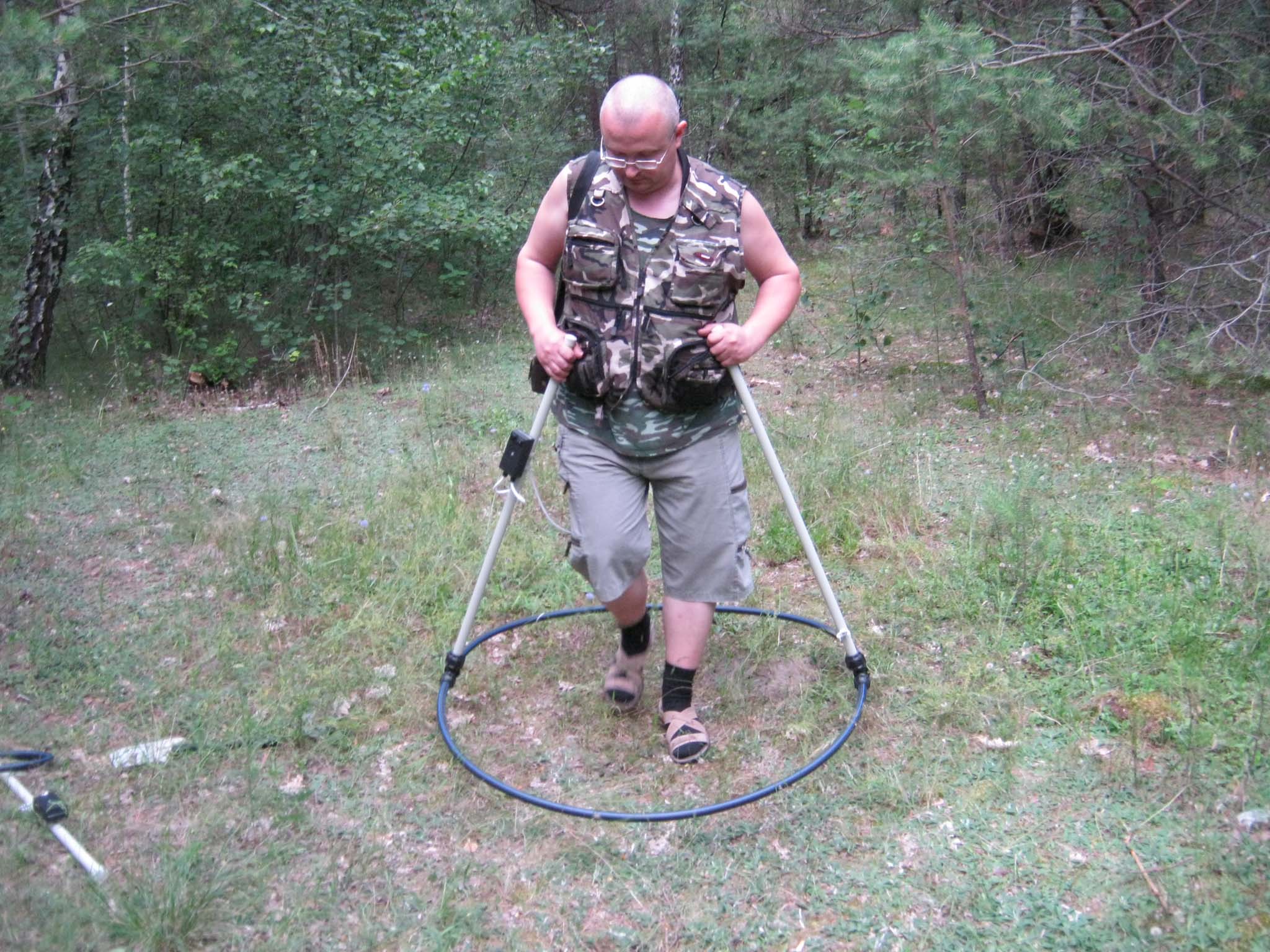

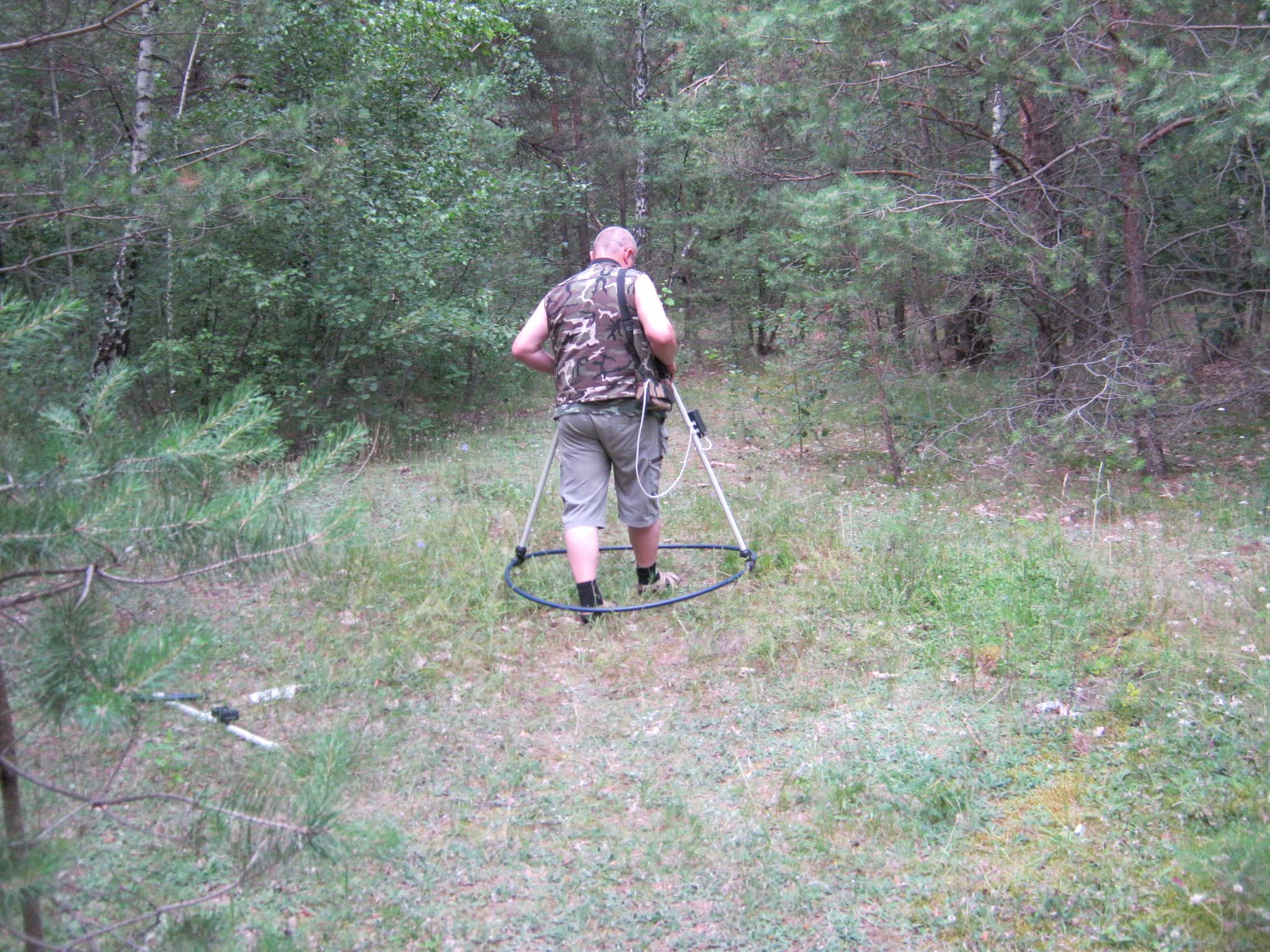

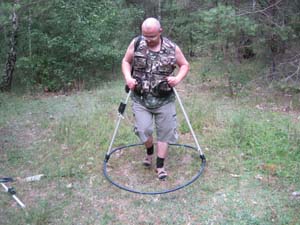

Также необходимо отметить, что если прибор использует один человек, и перемещает его, находясь внутри катушки, то необходимо аккумулятор поднять как можно выше и использовать обувь без металлических вставок.

При перемещении аккумулятора относительно катушки прибора и земли, может возникать ложный сигнал разбаланса, который легко компенсируется нажатием (возможно, несколько раз) кнопки регулировки чувствительности.

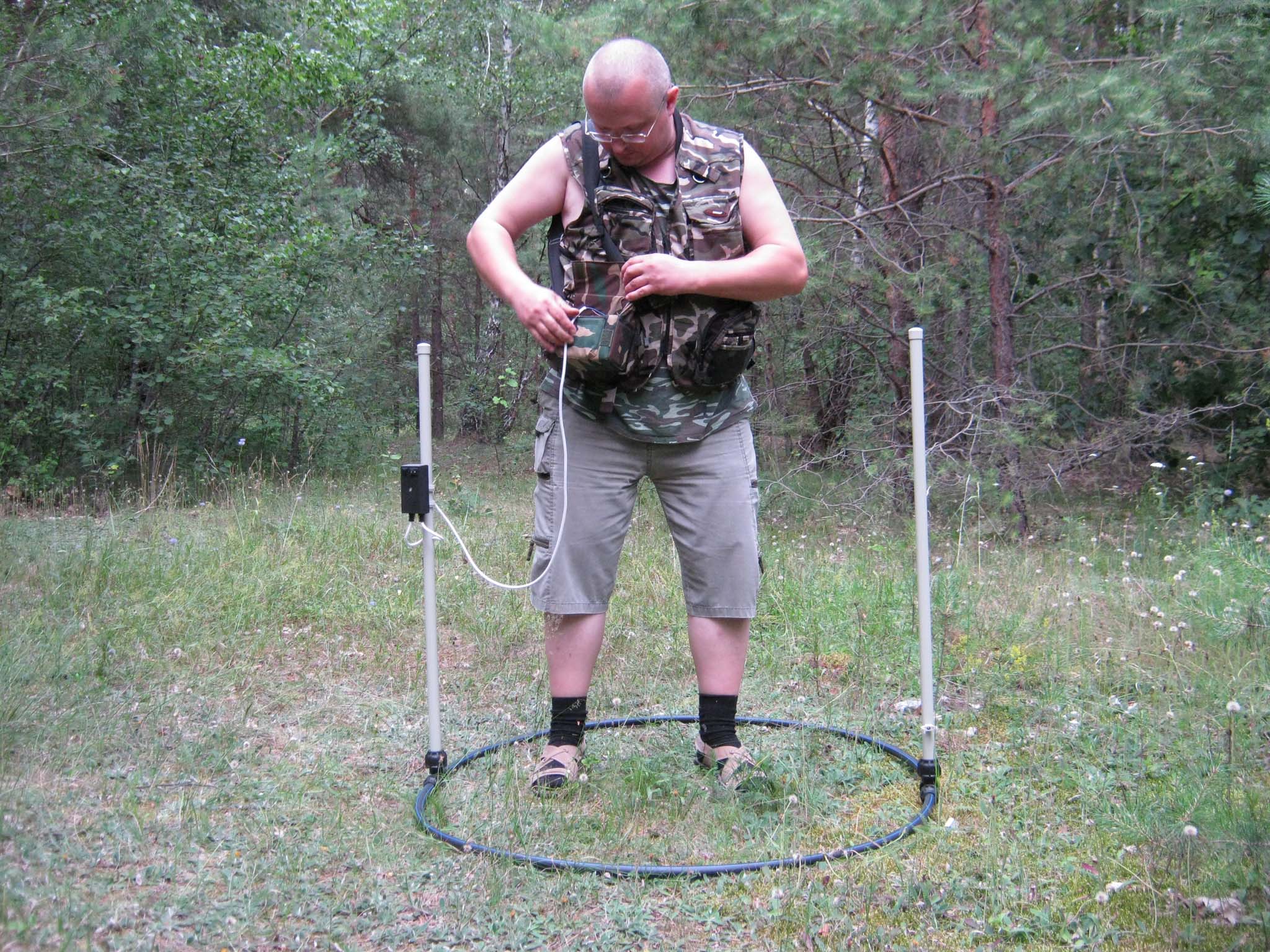

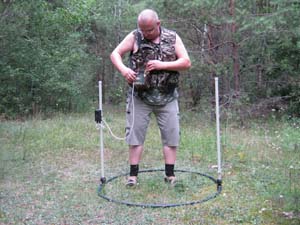

Лучше, если балансировка прибора выполняется в рабочем положении, т.е. катушка над землей 5-7 см, аккумулятор на плече.

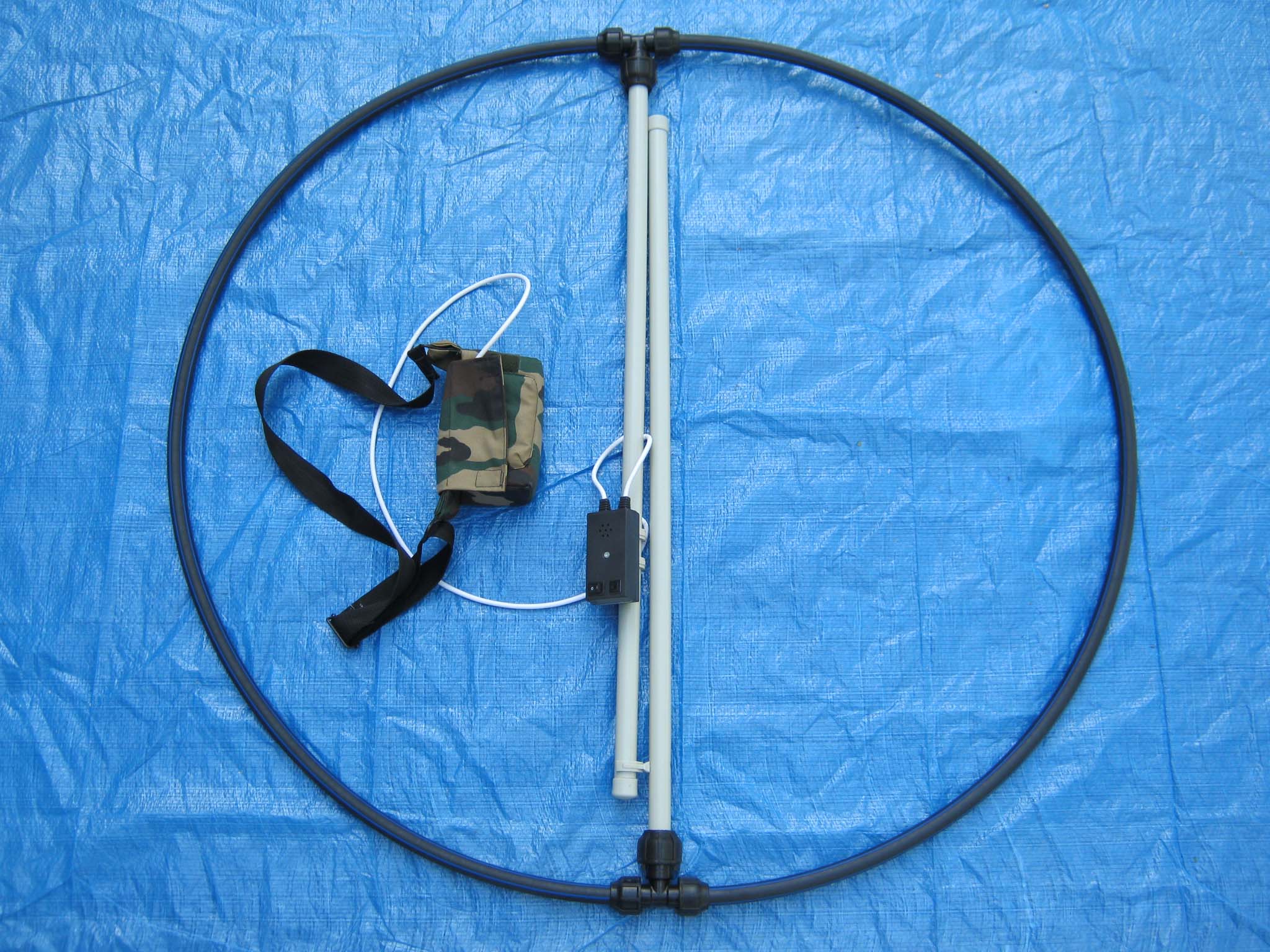

KEVAR-1300 KEVAR-1300

Аккумулятор и сумка для него в комплектацию металлодетектора не входят.


Испытание прибора

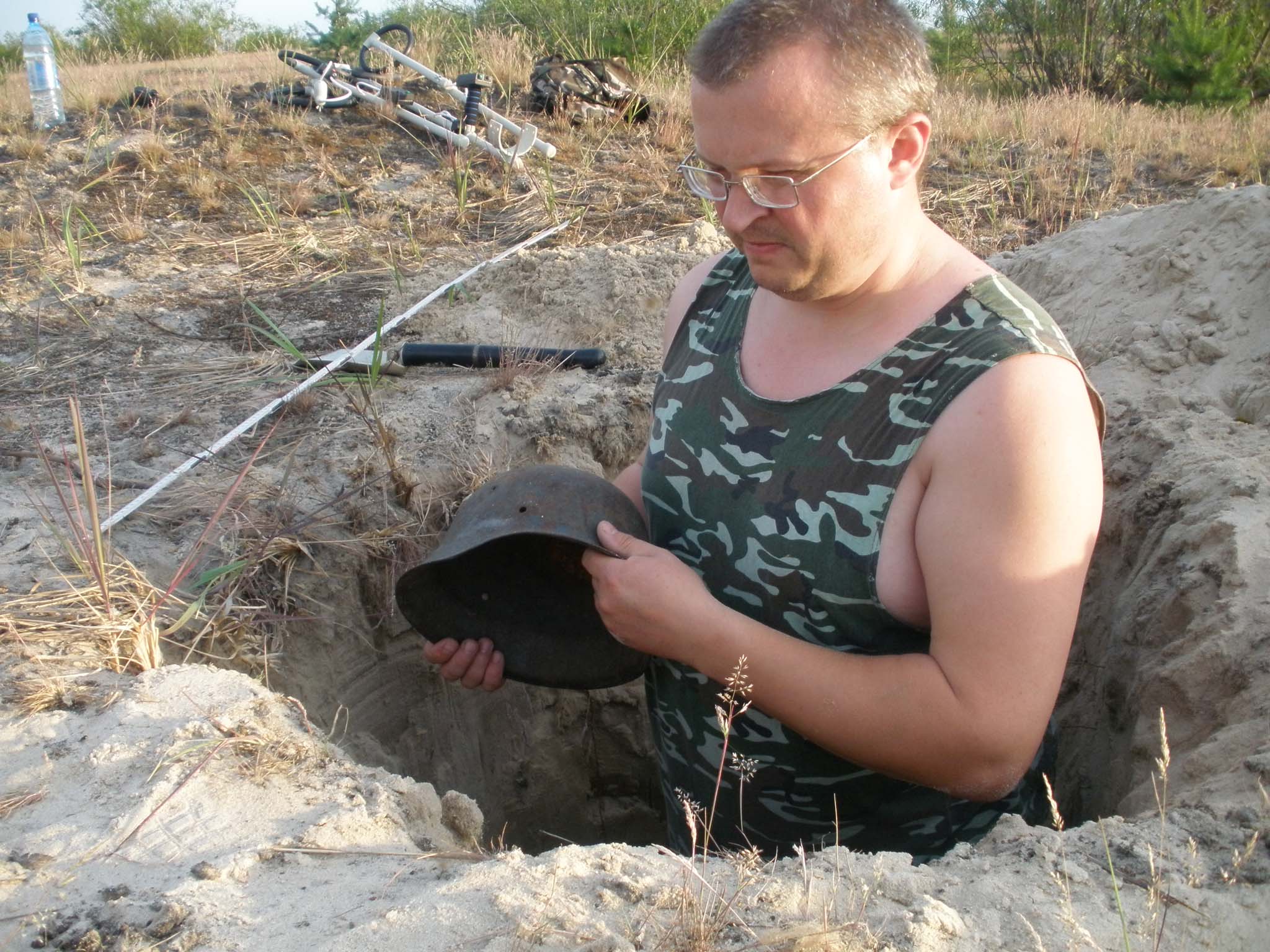

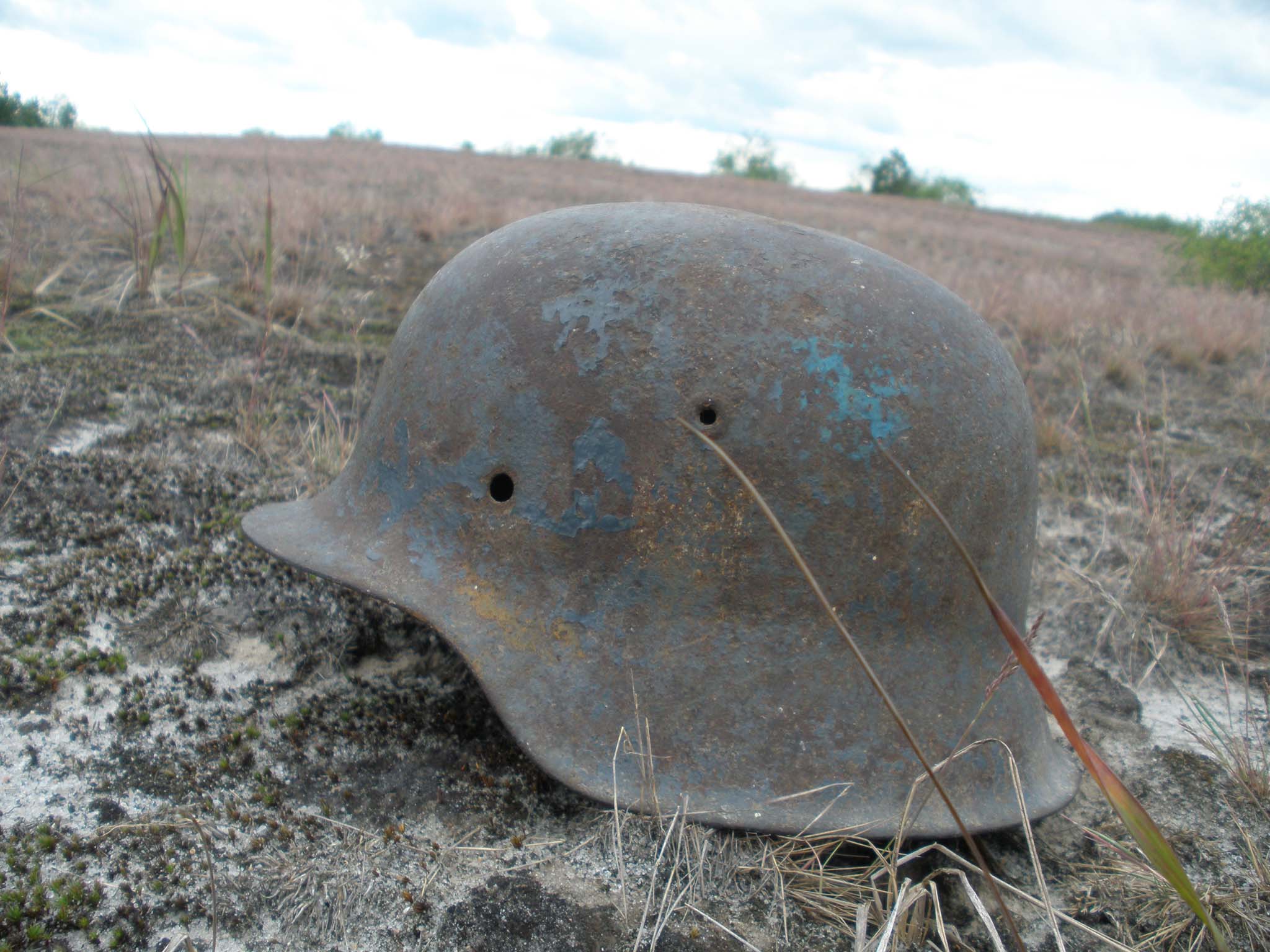

Для показательной демонстарции чувствительности прибора в полевых условиях, мы достали немецкую каску,

KEVAR-1300

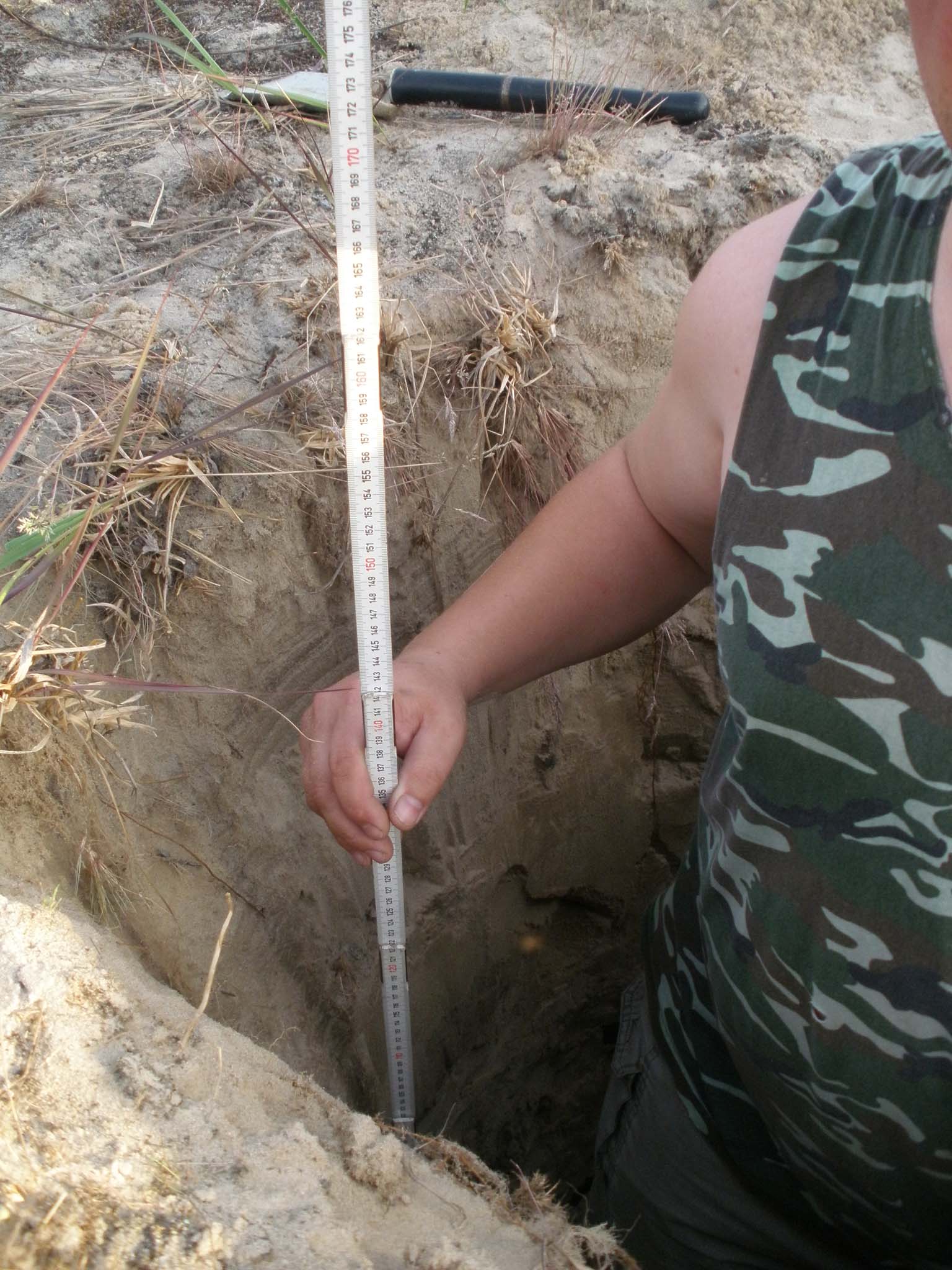

выкопали в мокром песке яму глубиной 1.5 м,

KEVAR-1300 KEVAR-1300
KEVAR-1300

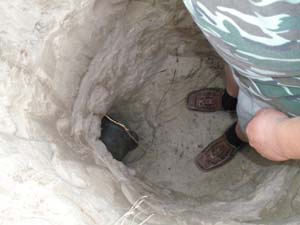

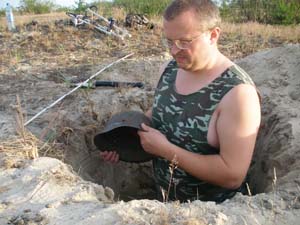

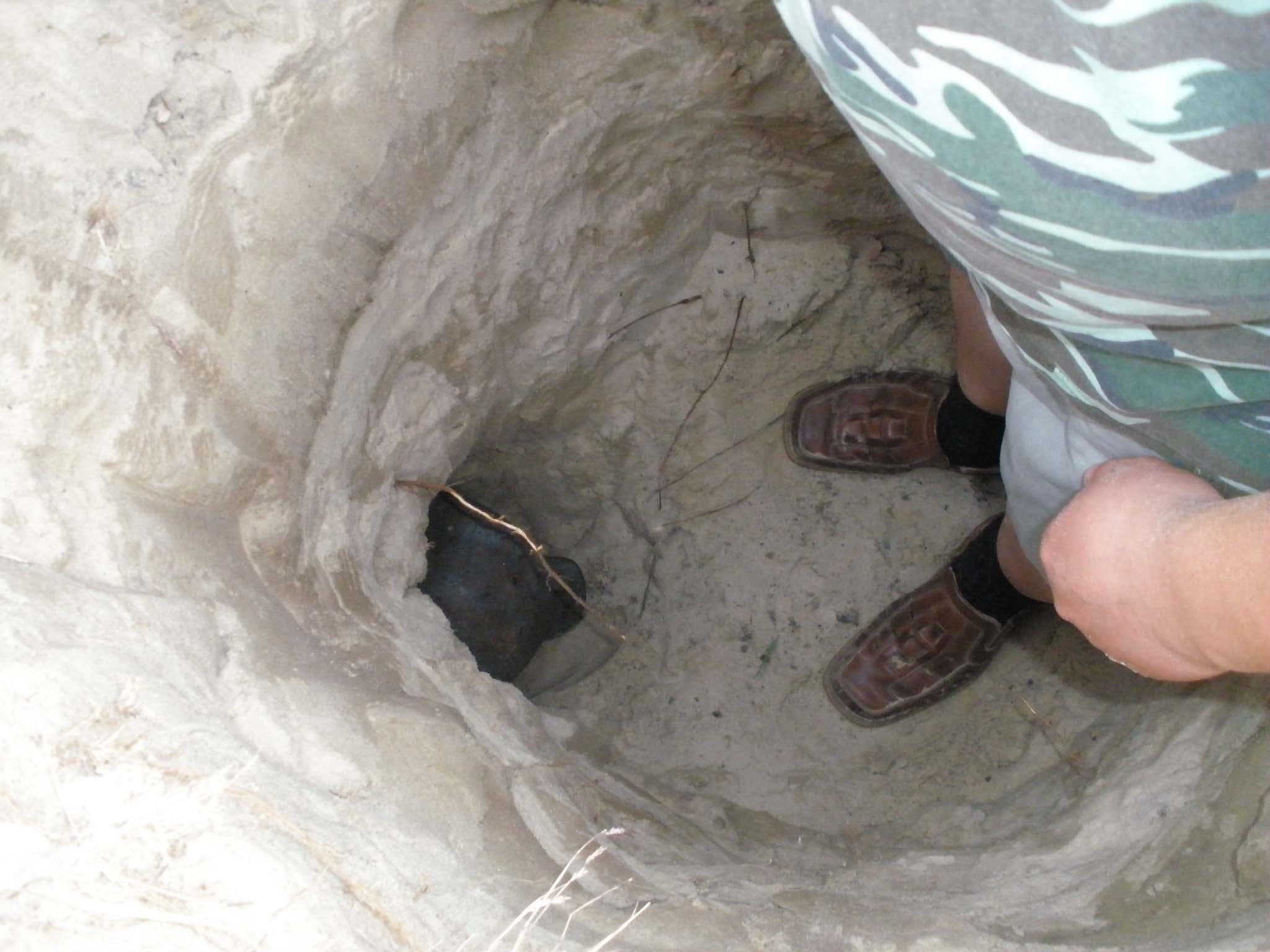

положили каску в нишу в стене на дне ямы.

KEVAR-1300

И вот, что у нас в результате получилось:

Также, вы можете посмотреть демонстрацию чувствительности прибора в воздухе на такие крупные объекты, как крышка канализационного люка, или автомобиль:
