Изготовление передних панелей

Передняя панель - это лицо прибора. Бытует мнение, что для коммерческого варианта прибора необходимо заказывать панель на серьезном предприятии. Все правильно, однако для штучного и мелкосерийного производства вполне подойдет технология, описанная ниже.

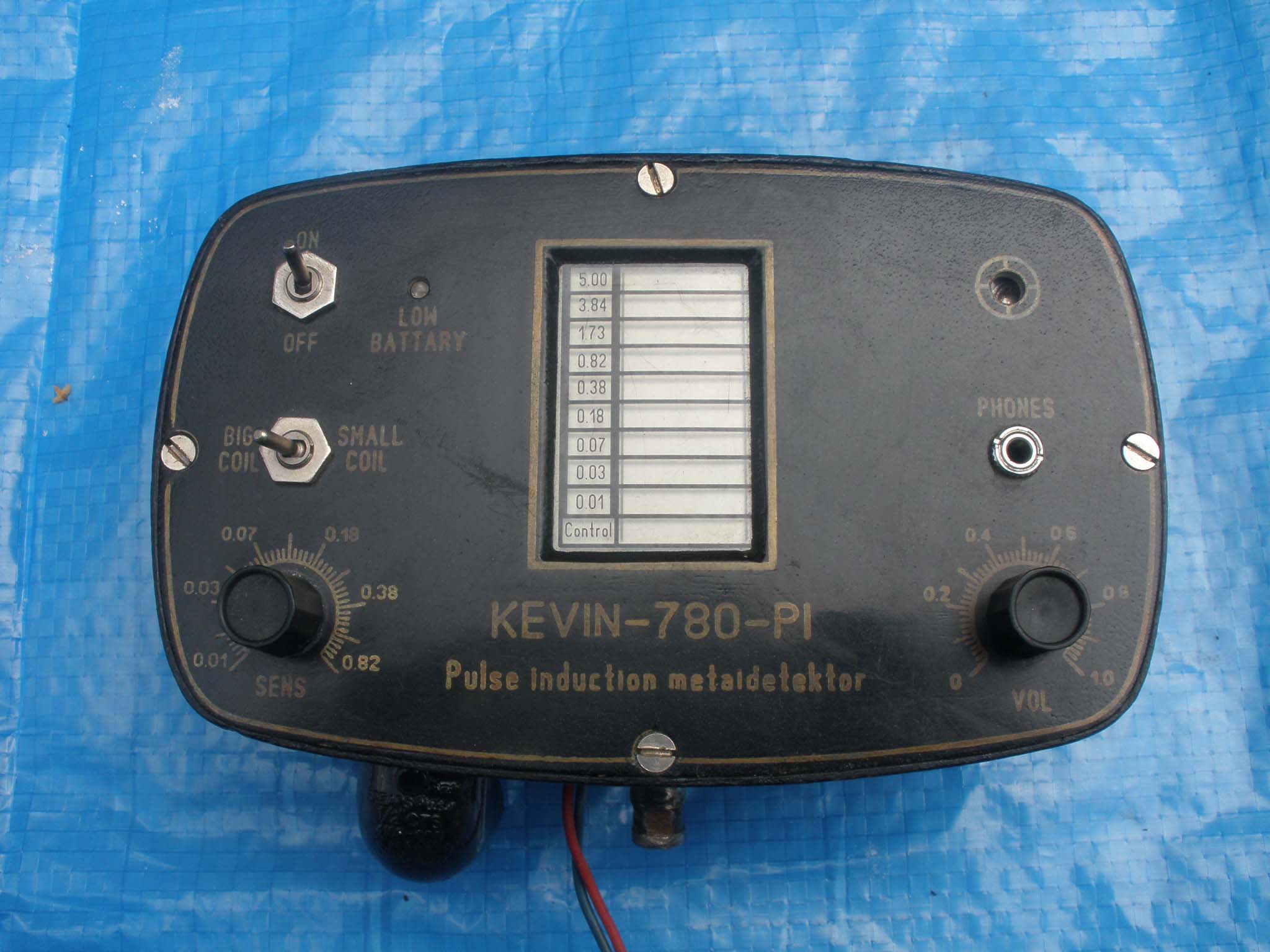

Нами было опробовано два варианта. Первый вариант состоял в травлении надписей на фольгированом стеклотекстолите, после чего передняя панель красилась черной нитрокраской в несколько слоев, и, после высыхания, очень аккуратно, слой краски удалялся с рисунков и надписей. После чего, проступившую медь покрывали слоем серебра (отработанный раствор приобрели в филиале «Кодак»), протирали, сушили и тут же покрывали нитролаком. Поручалось неплохо, но очень непроизводительно.

Второй вариант: из того же стеклотекстолита вырезается передняя панель:

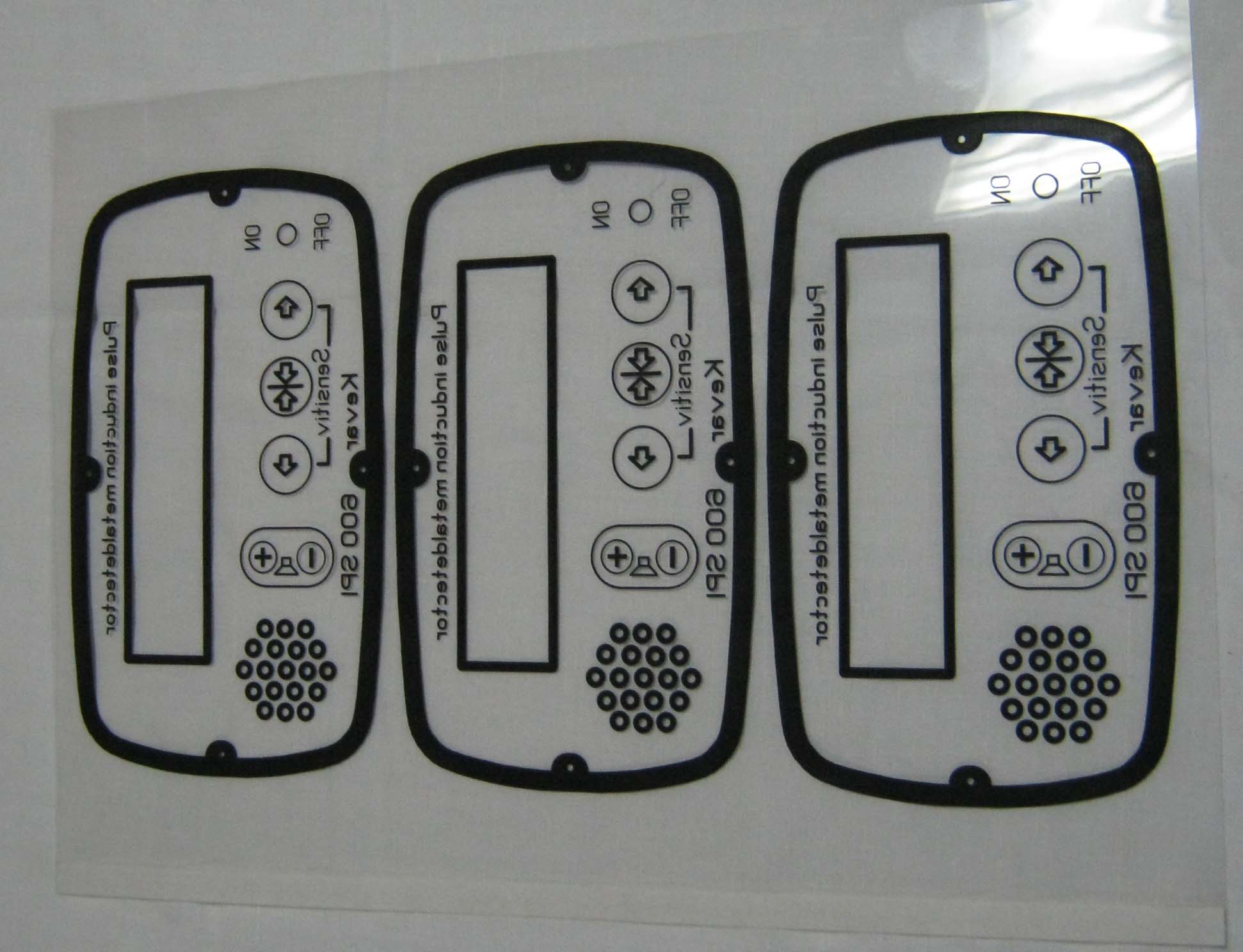

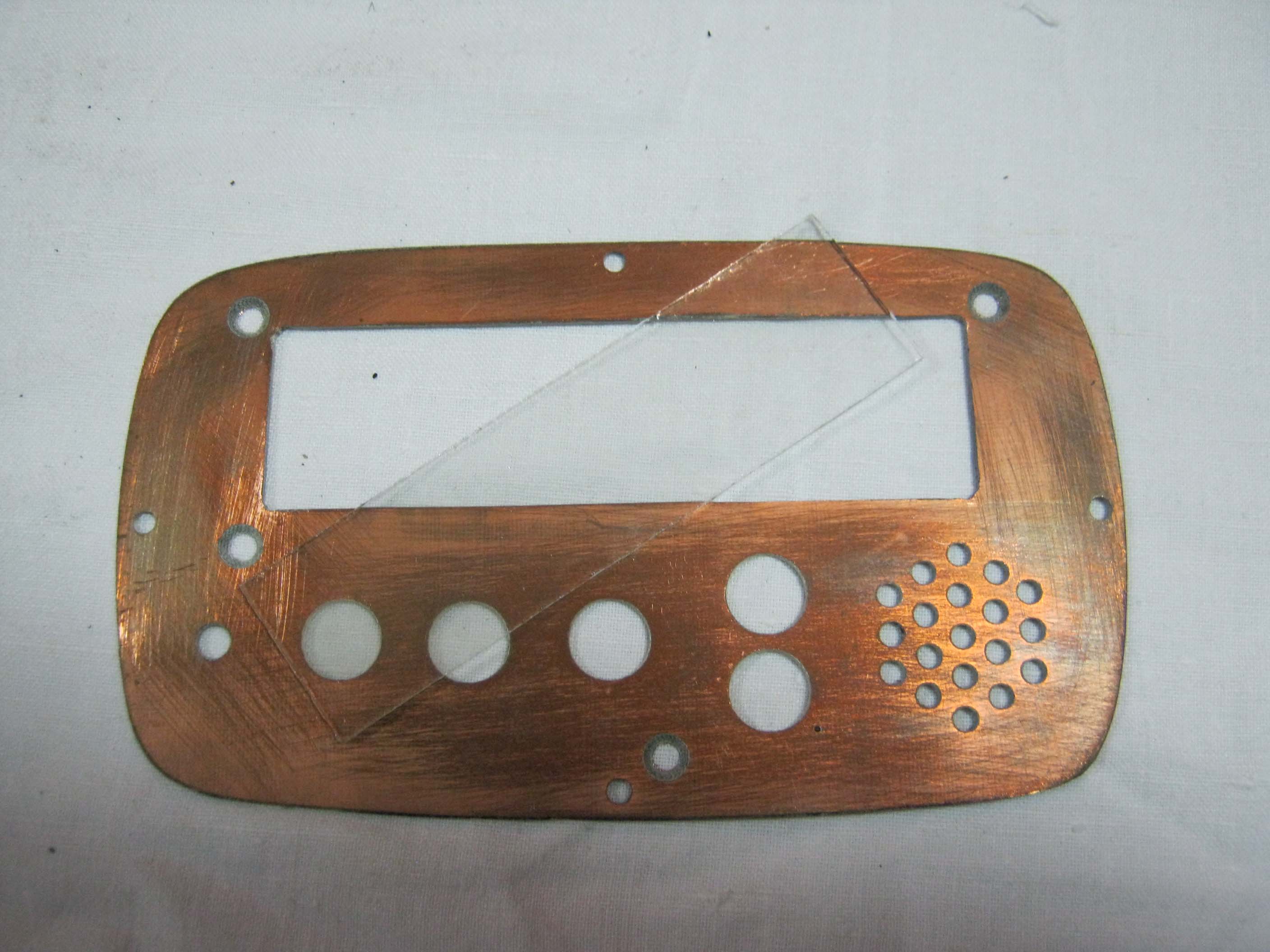

И заодно заготавливается защитное стеклышко для ЖКИ. Большие отверстия 10 мм сделаны перьевым сверлом под кнопки (пленка при таком диаметре достаточно легко прогибается от нажатия пальцем). Далее на прозрачной пленке для лазерных принтеров печатается зеркальное изображение передней панели. Печатаем на глянцевой стороне, так получается более насыщенный цвет.

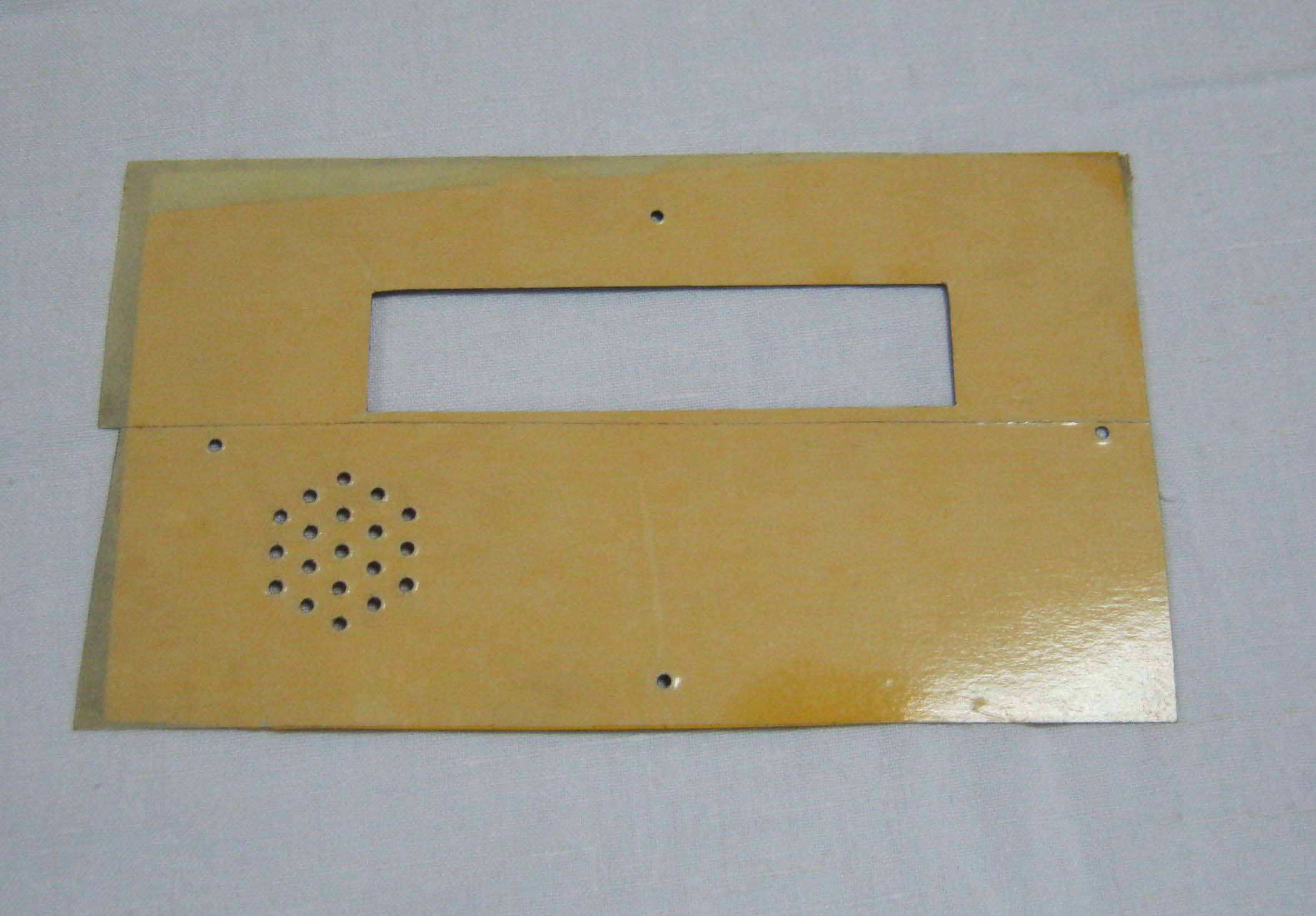

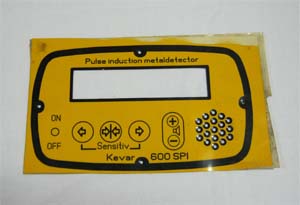

Со стороны тонера, закрашиваем лист пленки из пульверизатора краской НЦ-32 подходящего цвета (нами было перепробовано множество типов красок, и, как оказалось, у этой - самая лучшая адгезия к пленке). Красить необходимо на строго горизонтальной поверхности в три слоя с интервалами 20 мин. Первый слой необходимо наносить аккуратно, с большого расстояния, чтобы не расплылись края изображения (тонер лазерного принтера хорошо растворяется нитрокраской). По этой причине не стоит перемещать и наклонять свежеокрашенную переднюю панель. Также нельзя свежевысушенные листы пленки складывать друг на друга. Вроде бы сухая краска - но намертво прилипает к пленке. После высыхания краски (через 12 часов) на внутреннюю поверхность приклеивается двухсторонний скотч, вырезаются все отверстия (под динамик пробиваются высечкой на бруске алюминия)

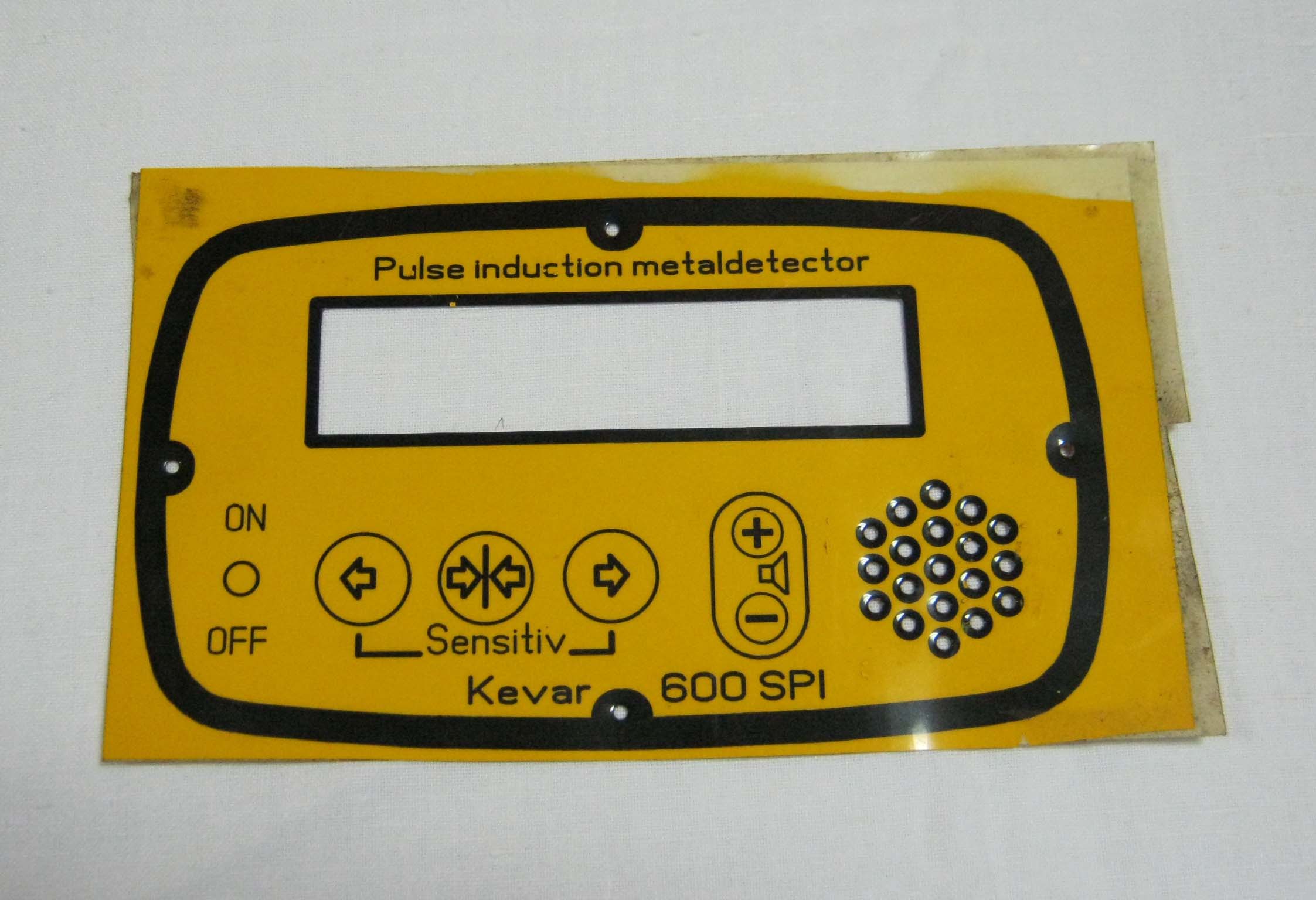

На световом столе совмещаем отверстия на стеклотекстолите с отверстиями на пленке, приклеиваем фальшпанель, и обрезаем по контуру.

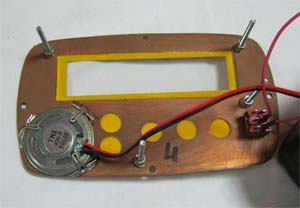

Вставляем защитное стеклышко (оно должно быть больше чем видимая область индикатора), и слегка прижимаем к клеящему слою.

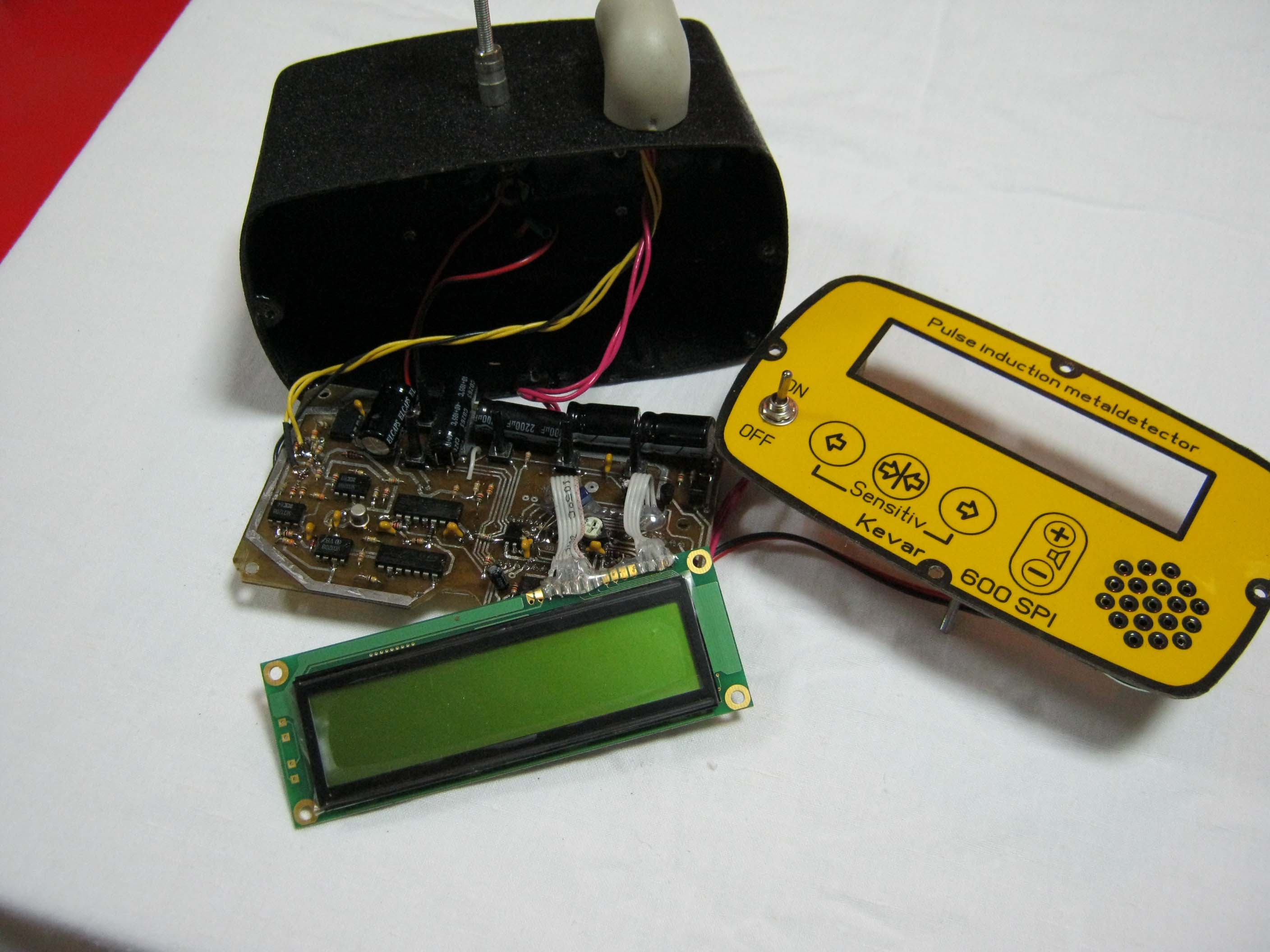

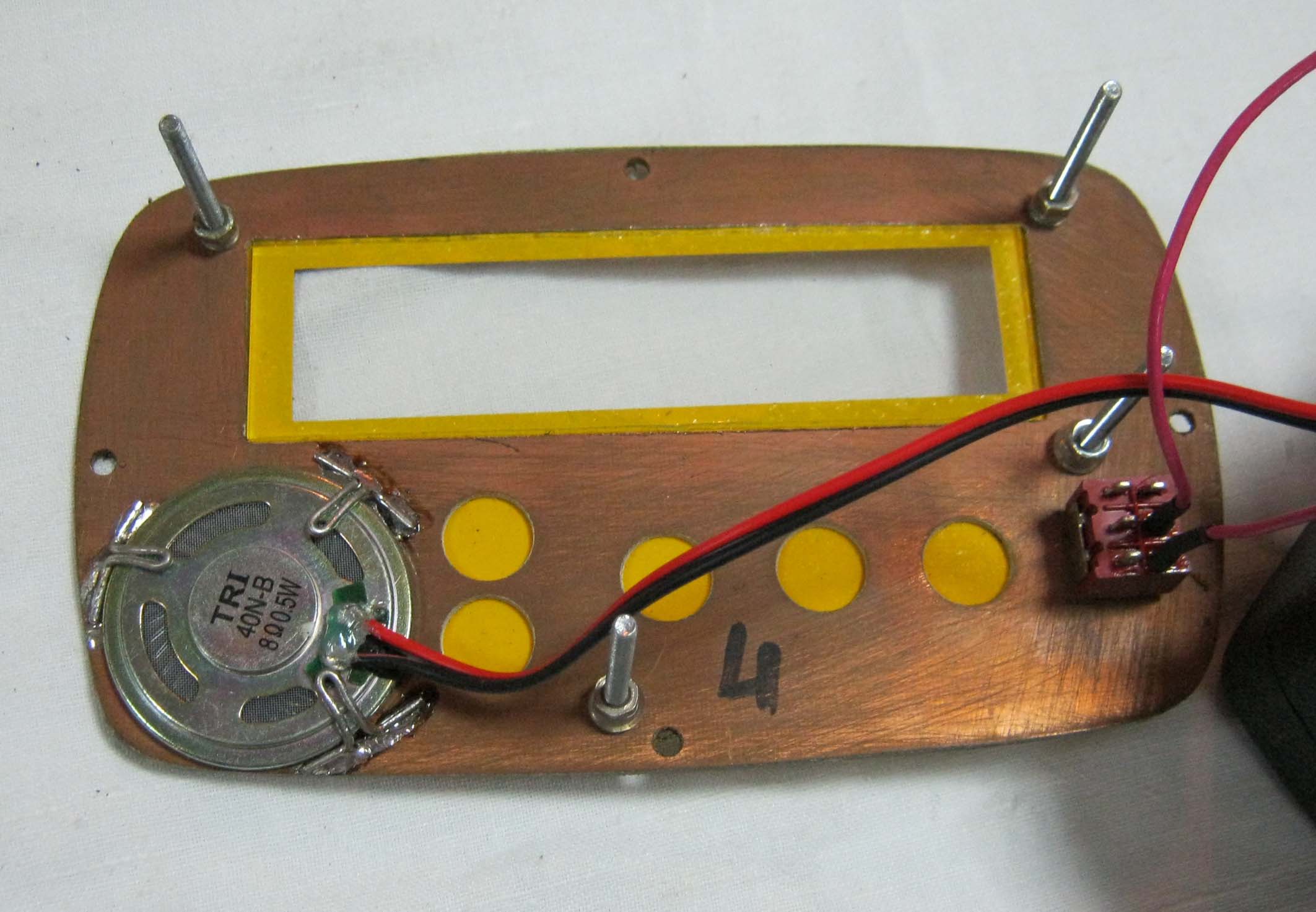

Далее - паяем провода и собираем прибор.

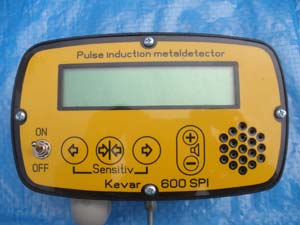

Получается очень даже неплохо!



Jurakez, 2010 г.
